IR5UBS cambia tecnologia

In occasione dei 40° anni fondazione sezione.

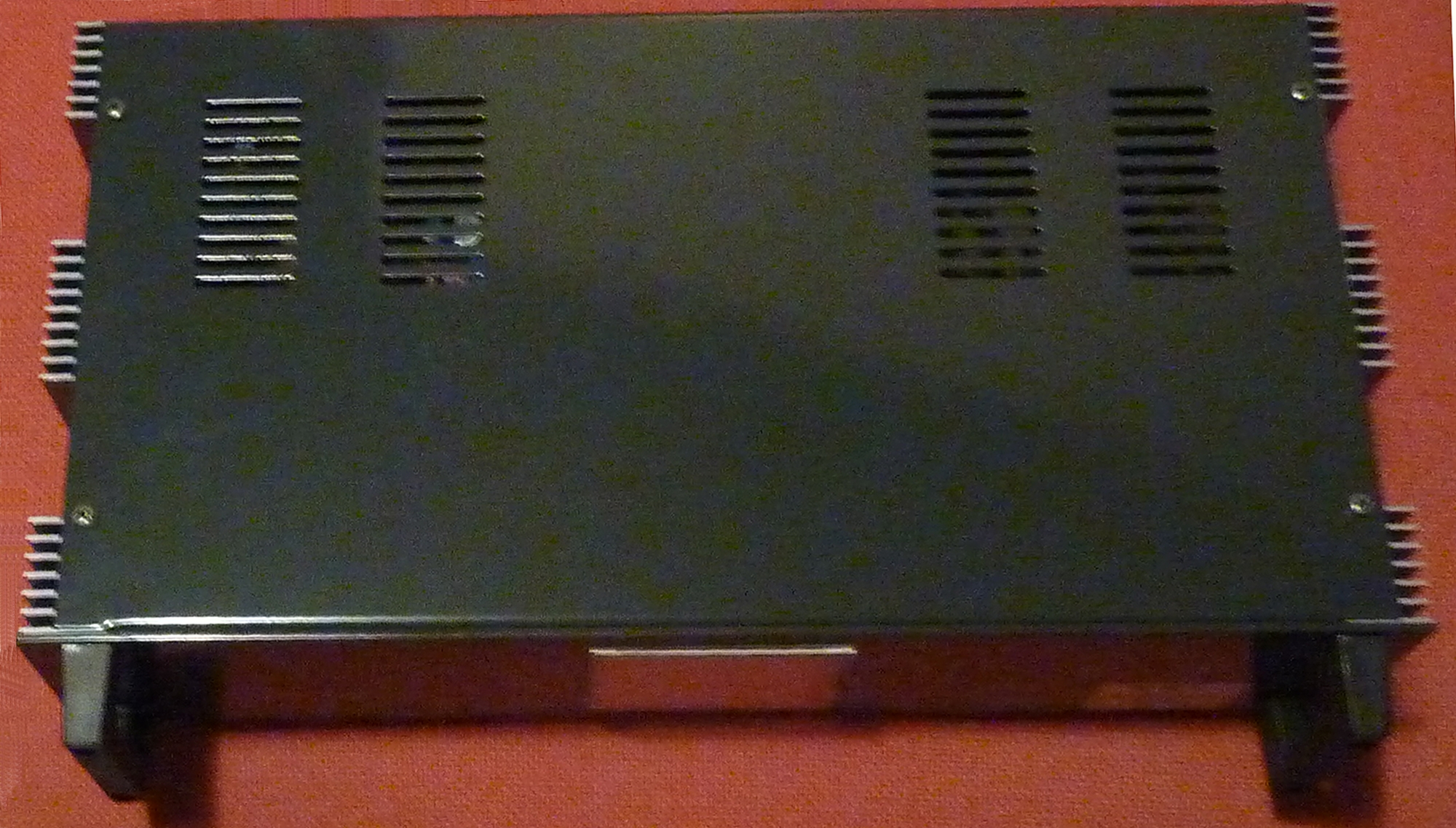

Dopo 7 anni e 60.000 ore di funzionamento il ripetitore IR5UBS in Dstar sul Monte Cascetto (Serra) cambia look e tecnologia. Era l’inizio anno 2011 quando lo staff tecnico della nostra  sezione decise di costruire il primo ripetitore digitale in Dstar della zona. Nato con il sistema Windows XP e scheda audio USB ora si passa al sistema MMDVM (Multi Mode Digital Voice Modem) gestito con il  collaudato Raspberry PI3. Il ripetitore  continuerà ad essere operativo  in Dstar ma all’occorrenza potrebbe funzionare anche in DMR , C4FM oppure con tutti e tre contemporaneamente.  La parte radiofrequenza resta la stessa di prima. Ricordiamo le frequenze TX 431,425 RX +1,6 MHz.Inizio costruzione di IR5UBS

Il nuovo ripetitore digitale Dstar IR5UBS

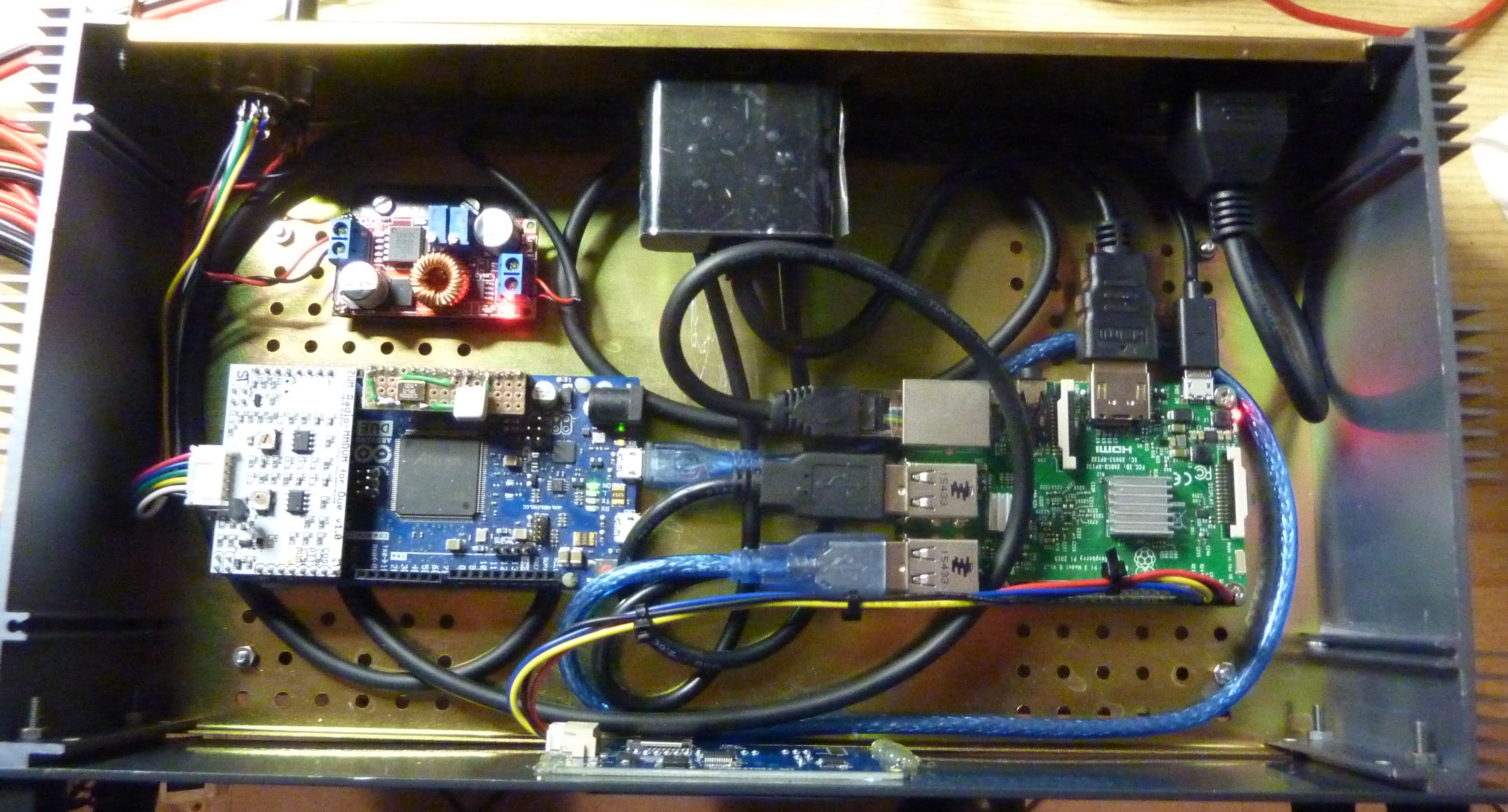

Interno IR5UBS

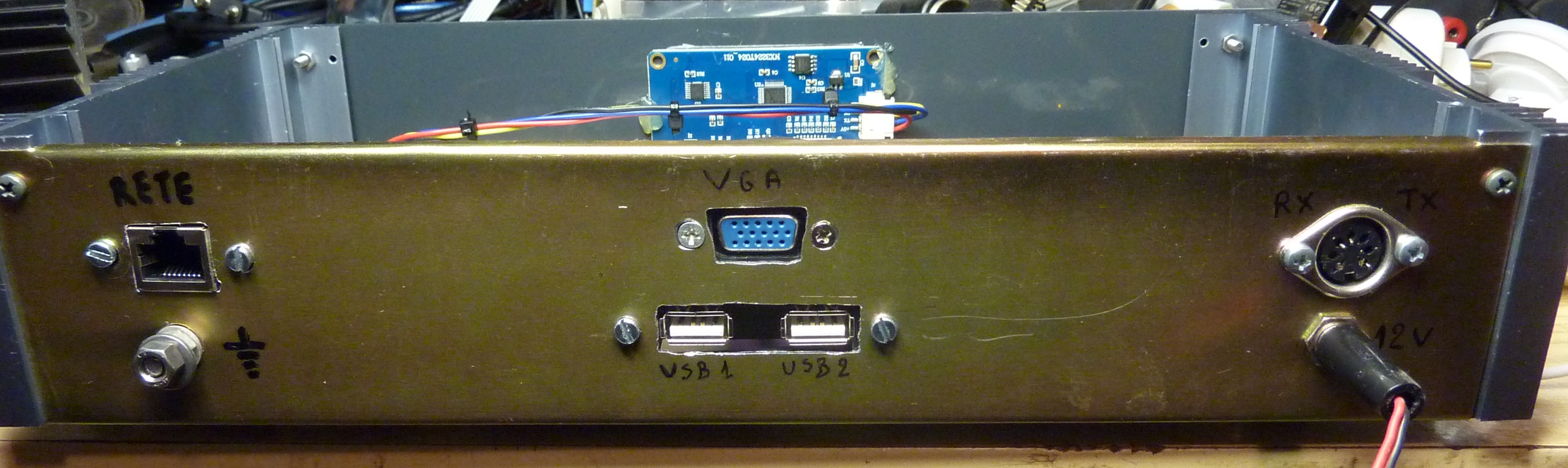

Collegamenti periferiche

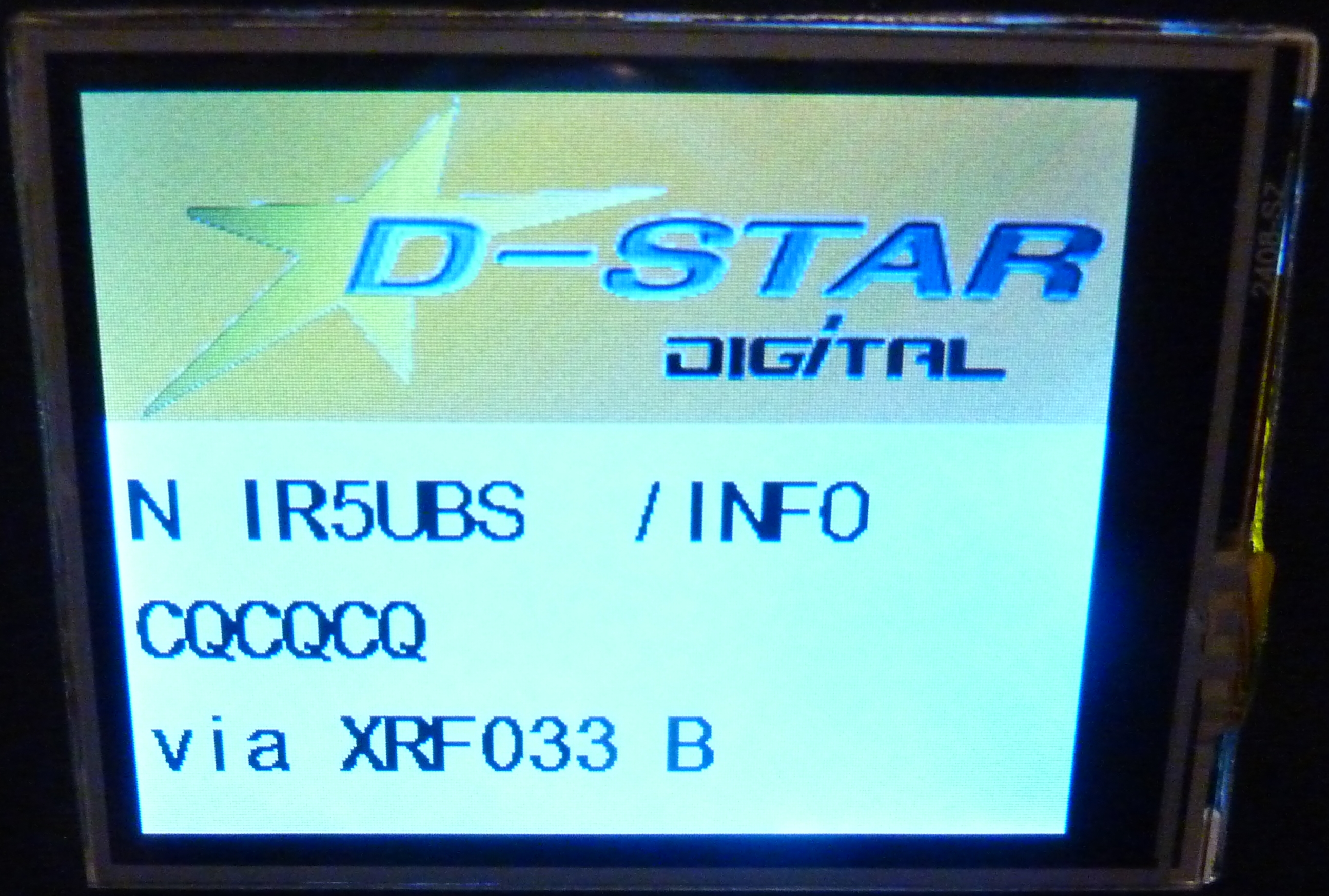

Davanti con il display che in occasione ha il logo dei 40 anni

Qui di seguito i comandi per gestire il ripetitore da remoto con i comandi DTMF

Codice DTMF (esempio) Equivale del comando UR  Commento
“B33A” o “B033A” equivale al comando XLF033AL Link al reflector Dextra XLX033A
“B33B” o “B033B” equivale al comando XLF033BL Link al reflector DExtra XLX033B
“B3318” o “B03318” equivale al comando XLF033RL Link al reflector DEstra XLX033R
“D33B” o “D3302” equivale al comando DCS033BL Link al reflector DCS33 modulo B
“**”   Porta il ponte sul link di default
“#” equivale al comando _______U(8 spazi e U) Disconnessione (Unlink)
“0” o “00” (zero) equivale al comando _______ I (8 spazi e I) Trasmissione annuncio vocale
MODULO DTMF MODULO DTMF MODULO DTMF
A “01” J “10” S “19”
B “02” K “11” T “20”
C “03” L “12” U “21”
D “04” M “13” V “22”
E “05” N “14” W “23”
F “06” O “15” X “24”
G “07” P “16” Y “25”
H “08” Q “17” Z “26”
I “09” R “18”
