C4FM in DMR

MODIFICHIAMO IL RIPETITORE YAESU DR-1X IN

DMR/D-STAR/C4FM

UTILIZZIAMO UN MODEM

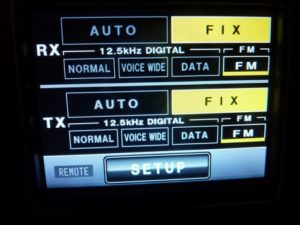

Prima di tutto configuriamo il nostro ripetitore DR-1X in FM FIX

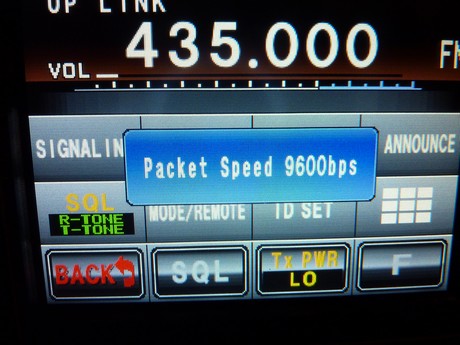

Assicuriamoci che sia settato in Packet 9600 bps

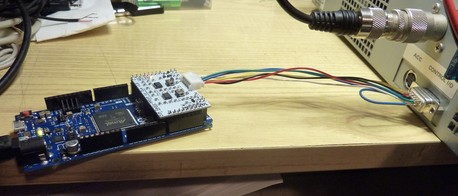

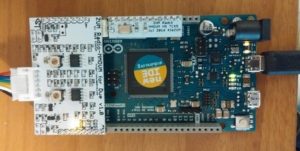

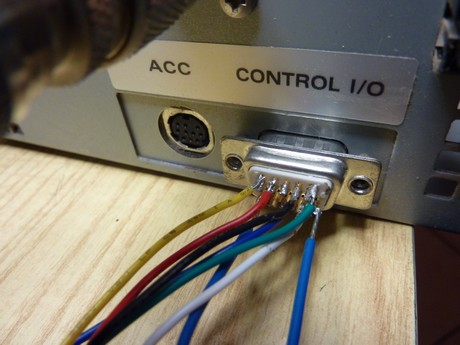

Colleghiamo in nostro modem MMDVM al connettore pin 15

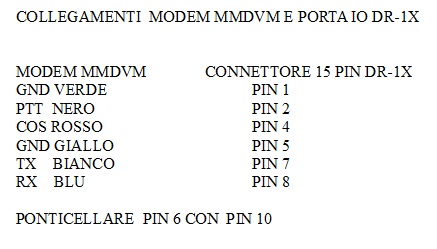

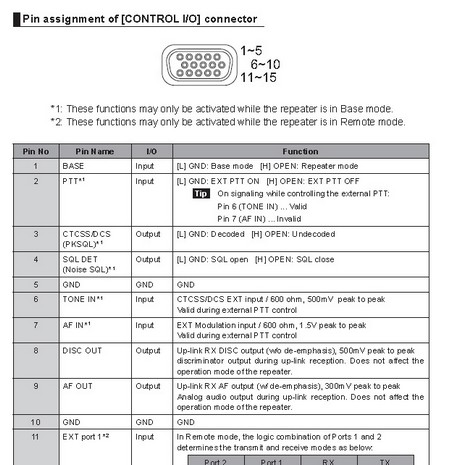

Schema di collegamento Modem presa 15 pin controller I/O

IN QUESTO MODO IL NOSTRO RIPETITORE YAESU DR-1X SYSTEM FUSION PERDE IL FUNZIONAMENTO IN FM MA DIVENTA UN MULTI MODE VOICE

SE INVECE TRAMITE UN TELECOMANDO OPPURE CON COMANDO A DISTANZA DTMF VIENE INTERROTTO IL FILO VERDE SUL PIN 1 IL RIPETITORE FUNZIONA IN FM/D-STAR MA NON IN DMR PER QUANTO RIGUARDA IL C4FM AL MOMENTO NON ABBIAMO PROVATO

Filmato_c4fm_dmr.mp4

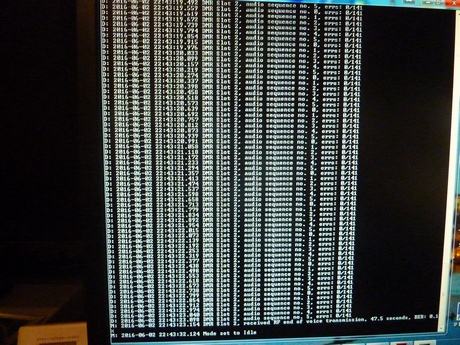

NB. è possibile usare il sistema Windows 7 oppure

il più economico e ugualmente validissimo Raspberry P3

siti web dove reperire software e varie info

https://groups.yahoo.com/neo/groups/mmdvm/info

https://github.com/g4klx
