Ripetitore HomeBrew IR5UCL Frequenza TX 431.56250 + 1,6 MHz

IR5UCL    JN53IU     43°51.08’N     10°40.08’E

La Dashboard di IR5UCL Montecarlo
DashBoard Ripetitore Digitale DMR

Il primo ripetitore di ARI Altopascio e Montecarlo

Modificato e funzionante in DMR id 222504
Visto che in rete si parla del DMR HOMEBREW lo staff Tecnico di ARI Altopascio Montecarlo ha deciso di iniziare la sperimentazione del sistema.
Diversi siti trattano l’argomento, fra i tanti: http://www.kwos.org/MOTOTRBO.htm
Il DMR si differenzia soprattutto dal D-STAR e C4FM per la possibilità di avere due comunicazioni in contemporanea, slot 1 e slot 2.

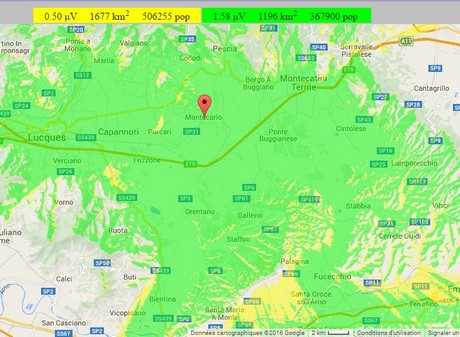

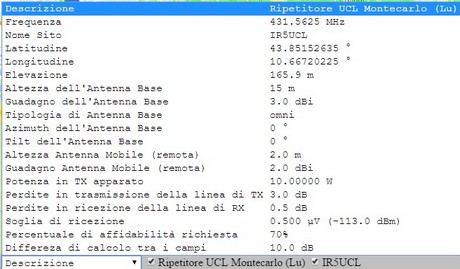

Per la parte radiofrequenza sono state utilizzate le due radio Motorola 950, le cavità già tarate per le frequnze di UCL TX 431,562.50 MHz e RX 433,162.50 MHz canale RU29a, potenza 10 W, Antenna collineare. Il sistema è installato in fase sperimentale in sezione a Montecarlo (Lu) 160 mt slm.
Per la parte invece modem, la più importante, un circuito amplificatore e filtro dove passa il segnale prelevato dalla presa 9600 delle radio Motorola, praticamente vanno bene tutte le radio che dispongono della presa dati 9600.

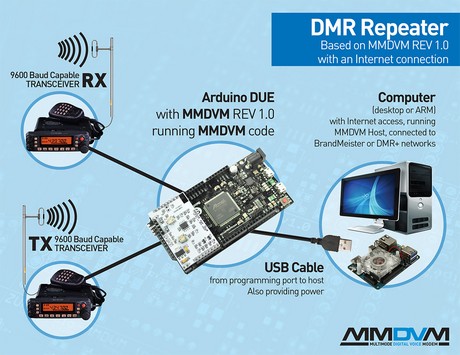

Un esempio di ripetitore DMR autocostruito:

Un modem MMDVM Multimode Digital Voice Modem autocostruito

Un modem MMDVM autocostruito più economico LowCost

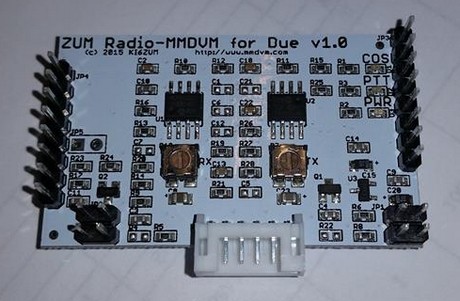

Un modem MMDVM costruito da VE2GZI

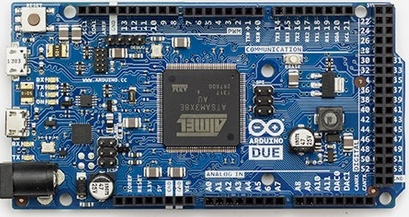

In abbinamento al modem MMDVM occorre avere un Arduino 2

I software per DMR D-STAR C4FM sono reberibili sul sito di G4KLX Jonathan:

Altro pezzo importante, in alternativa a windows si può usare un Raspberry P2 o P3 ci permetterà di far funzionare il ripetitore e collegarci al server dashboard : http://www.dashboard.digitalham.it/dashboard/index.php?page=list

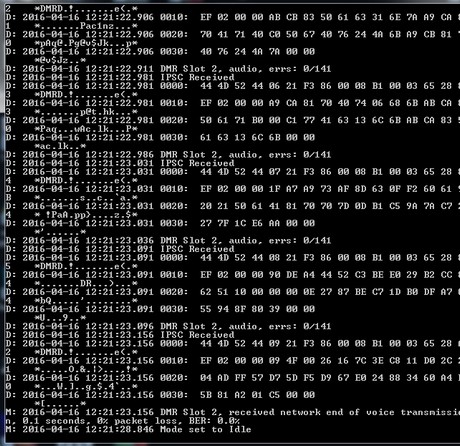

Esempio di traffico DMR

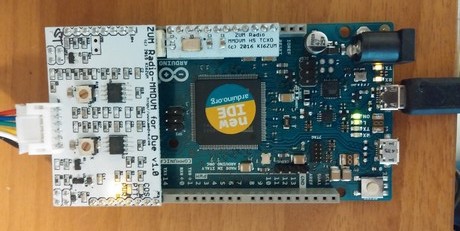

IR5UCL  Costruito con modem MMDVM  VE2GZI + Arduino 2

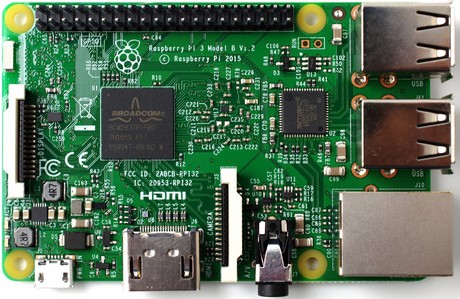

Cuore del sistema Raspberry P3

TX e Rx Motorola GM350 10w



Un ringraziamento a tutto lo staff Tecnico di ARI Altopascio e Montecarlo in specialmodo al Presidente I5NOD Moreno e ai soci IW5ELM Michele che si è prestato per molte sere per le prove di trasmissione e IZ5MXL Riccardo per collegamenti in DMR.

Qualche info di configurazione DMR:

Slot 1 assegnato al nazionale TG 222

Slot 2 assegnato al regionale ToscanaTG 22251

Slot 2 assegnato al locale TG 9
